桥架内电缆敷设的具体要求及注意要点

桥架内电缆敷设应符合下列规定：

1 大于45°倾斜敷设的电缆每隔2m处设固定点。

2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等作密封处理。

3 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5-10m处设固定点;敷设于垂直桥架内的电缆固定点间距，不大于右表的规定。

电缆种类固定点的间距。

电力电缆全塑型：1000mm。

除全塑型外的电缆：1500mm。

控制电缆：1000mm。

注意要点：

1、桥架电缆敷设前进行绝缘测试和耐压试验，绝缘测试合格。

2、绝缘测试时，对于耐压1KV以下电缆，用1kV摇表测线间及对地的绝缘电阻不低于10MΩ。

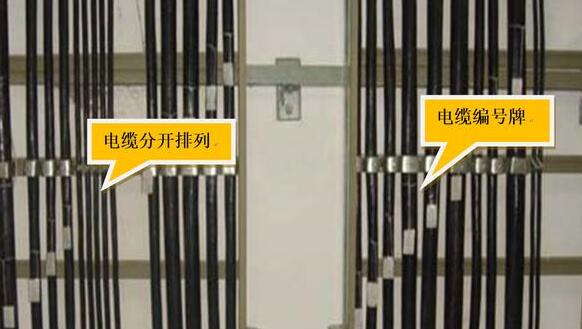

3、电缆沿桥架敷设时，单层敷设，排列整齐。不同等级电压的电缆分层敷设，高压电缆敷设在上层。

4、不同截面积不同耐压等级的电缆分开布置。

5、电缆穿过楼板时，安装套管。电缆敷设不得有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

6、电缆沿桥架敷设，必须单层敷设，排列整齐、逐根绑扎。

7、电缆桥架内的电缆在首端、尾端、转弯及每隔50m处设有注明电缆编号 型号、规格及起止点等标记牌。
