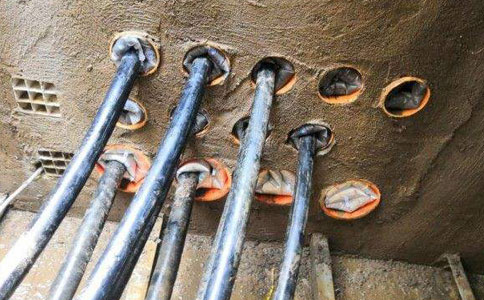

电缆穿管敷设,相比于直埋来说,更便于后期维护和增加线路。穿管敷设的电缆,可以考虑一些备用管,为日后线路维护和增容等做准备。
1、穿管敷设时,在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2、电缆数量较少,线径较小的情况下,可以采用电缆手井;
3、电缆较多,线径较大的情况下,需要考虑设置电缆人井。电缆井可以按照图集做法去做。除了图集做法,很多小的过路井也可以直接砖砌或混凝土浇筑,此时要考虑底部设置渗水孔。
4、穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等,可以根据需要选用。单芯电缆穿金属管时要注意涡流的影响。
推荐阅读:电缆直埋敷设要注意什么
家装中电线穿管注意事项:
1、根据在施工现场开设的沟槽进行布排管,在有水房间进行布排管时电管应布设在墙上、顶上。强弱电线不允许走厨房、卫生间阳台的地面。
2、墙面管道的布置应平顺竖直,尽量不要有弯折的地方。如有弯折,转弯处不应有明显的折痕。强弱电的间距必须大于等于150mm,以防止电缆信号不清晰。 煤气管和电管的距离不能小于150mm。
3、成排安装的开关高度应一致,高低差不大于2mm。暗盒之间的间距为10mm,插座离地面的高度一般至少300mm,开关的位置一般离地1300mm。
4、在穿线时,一根电线管内所穿电线的截面积之和必须小于该管道内截面的40% 。一般情况下16mm的电线不宜超过3根,20mm的电线不宜超过4根。
5、强弱电线均应穿管敷设,不同类线不得安装在同一线管内。接线过程中,线管交汇处使用接线盒,接线处采用接线帽。 接线时要分色。
