矿物绝缘电缆型号有哪些？矿物绝缘电缆型号分类

矿物绝缘电缆型号规格繁多，接下来我们通过导体的结构来区分刚性和柔性矿物绝缘电缆对比，看看刚性矿物绝缘电缆除了本身较僵硬之外还有什么优势，柔性矿物绝缘电缆它的抗撞击能力又如何？

矿物绝缘电缆型号

一、命名代号

B--布线用矿物绝缘电缆，T--布线用矿物绝缘电缆，L--铝金属套，Y--聚氯乙烯外护套，Z--耐电压等级重型750V

二、芯数规格及截面积对比

NG-A/BTLY：1芯 10~300 mm2 ；2, 3, 4, 5芯 2.5~300 mm2；3+1, 3+2, 4+1芯 4~300 mm2。

YTTW：1芯 10~630mm2；2, 3, 4芯 2.5~120mm2； 3+1芯 16~120 mm2。

BBTRZ：1芯 10~500 mm2； 2, 3, 4, 5芯 1.5~400 mm2 ；3+1, 3+2, 4+1芯 4~400 mm2。

BTTZ：1芯 1.5~400mm2； 2, 3, 4芯 1.5~25mm2； 7, 10, 12芯 1.5~2.5mm2。

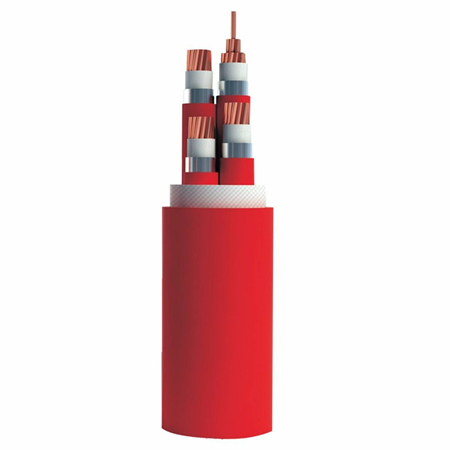

BTLY防火电缆

三、执行标准

柔性矿物绝缘电缆：JS/GY002-2017额定电压1KV及以下无机矿物绝缘柔性防火电缆

刚性矿物绝缘电缆：国家标准/国际标准 GB/T 13033/ IEC 60702

四、工作温度和绝缘材料

NG-A(BTLY)：采用双面云母带+陶瓷带，可达1300°C

YTTW：采用金云母带，可达950°C

BBTRZ：采用金云母带+XLPE，可达950°C

BTTZ：采用氧化镁，可达1000°C

五、敷设条件

柔性矿物绝缘电缆：需封闭桥架或穿管保护（YTTW可明敷，不用桥架或穿管）

刚性矿物绝缘电缆：可明敷，不用桥架或穿管

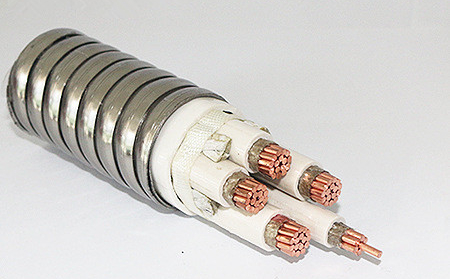

柔性矿物绝缘电缆

六、矿物绝缘电缆型号分类

BBTRZ：铜护套柔性矿物绝缘电缆，由铜绞线、矿物化合物绝缘、矿物化合物护套构成

BTTZ、BTTVZ、BTTYZ：轧纹金属护套矿物绝缘电缆，由实心铜杆、氧化镁绝缘、无缝铜管护套构成

YTTW，YTTWV、YTTWY：铜芯轧纹管护套矿物绝缘电缆，由铜绞线、氟云母带绝缘、铜带纵向包裹连续焊接护套构成

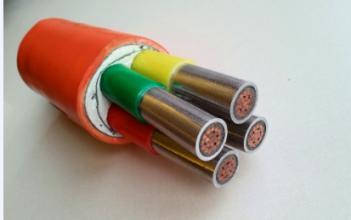

BTLY、NG-A：隔离型柔性矿物绝缘电缆，由铜绞线、金云母带绝缘、无缝铝管护套、隔氧层填充、隔离耐火层、低烟无卤护套构成

七、共同点

经过以上几点对比，相信大家对矿物绝缘电缆有更深层的了解，同时矿物绝缘电缆还具有共同性：无机矿物绝缘可靠，防水，防鼠蚁，机械强度高，耐腐蚀，节能环保，防辐射、寿命长等。
