电力电缆的结构及每层的作用

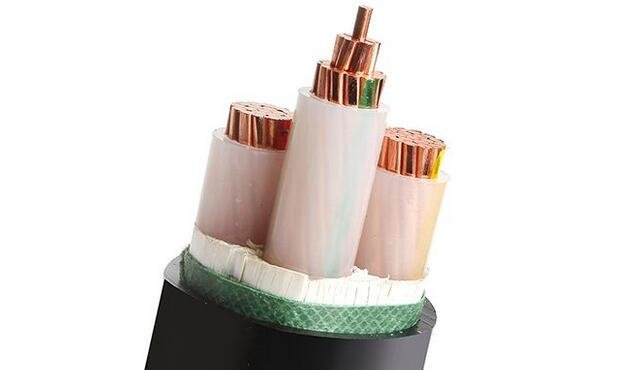

电缆的结构

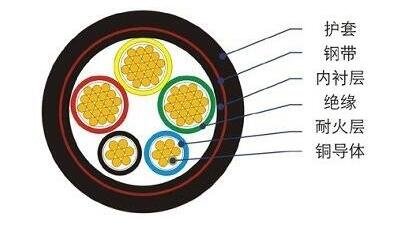

以铜缆为例，从下图可以看到电缆的内衬层和护套即为电缆的内护层和外护层。

电线电缆护层的结构

1、外护层，保护内护层免受外界的影响和机械损伤，如在运输安装、敷设、运行中保护电缆线芯、绝缘浸渍物，避免机械损伤、受潮、渗漏外流、腐蚀等作用。外护层一般由内衬层、铠装层和外被层三部分组成，有的还有加强层。

2、内衬层，位于销装层和金属护尝之间的同心层，其铠装衬垫和金属护套防腐蚀作用。内衬层有两种结构形式。一种形式，是用一层预先浸渍的电缆麻布(或塑料)软性织物，上面包以是由95%号沥青和5%干沥青的材料组成的浸渍组成;另一种结构形式，是用三层预先浸渍的电缆纸等重复包两次 成，只用在钢带铠装电缆中。

3、铠装层，用来减少机械力对电缆的影响，在内衬层与外被层之间的同心层，用来承受作用到电缆上的机械力(抗压或抗张)的保护层，同时也起电场屏蔽和防止外界电磁波干扰的作用。根据电缆的使用场合不同，铠装层通常采用粗圆钢丝、弓形钢丝、细圆钢丝或由两条钢带、两条铜带间隙或螺

4、绕包组成。钢带铠装层的主要作用是抗压，适用地下理设的场合;钢丝铠装层的主要作用是抗拉，主要用于水下或垂直敷设的场合。铠装材料有铠装电缆用冷轧钢带、铠装电缆用镀锌钢带和涂塑钢带。

5、外被层或外护层，在铠装层外面的同心层是电缆的最外层，主要对铠装层起防腐蚀保护作用。对于铝包电缆、自容式充电缆相交联聚乙烯电缆采用挤塑护套为宜;对于铅包电缆，则由一层预浸的电缆麻布或油麻带和丙基沥青混合物组成。

6、外被层按防水性能可分一级外护层和二级外护层及三级外护层。一级外护层、二级外护层，对金属护套和金属铠装分别具有可靠防腐蚀作用。普通外护层是仅有一般防腐蚀性能的外护层。

7、加强层，它是充泊电缆所特有的结构，直接包绕在内护层外，以增强内护层的机械强度，一般用铜带或不锈钢带作材料。加强层要求有一定的机械强度、柔韧性和不易腐蚀。

电缆内护层材料

PVC、PE、橡胶、铝、钢带

电缆外护层材料

PVC、PE

电力电缆的内、外护层的作用

电力电缆的保护层根据其结构和作用的不同叉进一步分为密封护套和保护覆盖层。其中,密封护套,也叫内护层,其作用是:保护绝缘线芯免受机械、水分、潮气、化学物湿|、光等的损伤,防止绝缘受潮和漏油。

它分为铅包和铝包两种。铅包的优点是耐腐蚀性好,柔软性好,易于弯曲、铅封和施工;铝包的优点是价格低,重量轻机械强度高。保护覆盖层,也叫外护层,用以保护密封护套(内护层)免受机械损伤和化学腐蚀。

它由下列几层组成:

①内衬垫层,保护密封层不受外层钢铠的机械损伤和周围介质的化学作用;

②钢铠层,保护电缆不受机械损伤,并承受外力,一般采用镀锌钢带、钢丝或铜带、铜丝等作为铠甲包绕在护套外(称铠装电缆),铠装层同时起电场屏蔽和防止外界电磁波干扰的作用;

③外皮层,为了避免钢带、钢丝受周围媒质的腐蚀,一般在它们外面涂以沥青或包绕浸渍黄麻层或挤压聚乙烯、聚氯乙烯套。
