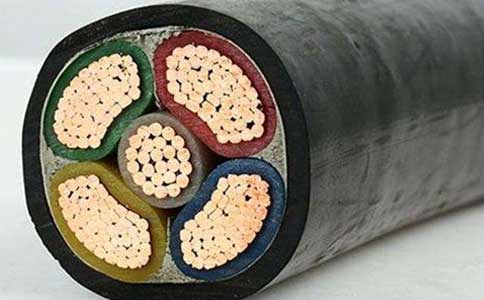

一、聚氯乙烯绝缘聚氯乙烯护套电力电缆
1、用途:本产品适用于交流50HZ,额定电压0.6/1KV的线路中,供输配电能之用。
2、产品标准:GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆
3、使用特性:
(1)电缆导体的最高额定温度为70℃。
(2)短路时(最长持续时间不超过5S)电缆导体的最高温度不超过160℃。
(3)敷设电缆时的环境温度应不低于0℃,最小弯曲半径应不小于电缆外径的10倍。
4、型号、名称和使用范围
铜芯铝芯
VVVLV聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内
VYVLY聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、管道中
VV22VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下,能承受机械外力作用
VV23VLV23聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

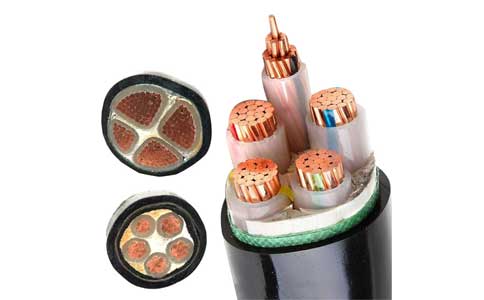

二、交联聚乙烯绝缘电力电缆
1、产品用途:本产品适用于额定电压(U0/U)为3.6/6至26/35KV电力线路,供输配电能之用。
2、产品标准:GB12706-91额定电压35KV及以下铜芯,铝芯塑料绝缘电力电缆。
3、产品使用特性:
(1)电缆在环境温度不低于0℃条件下敷设时,无须预先加温。电缆的敷设落差不受限制。
(2)电缆线芯长期允许工作温度不得超过下列规定:外护层是聚氯乙烯套的电缆为90℃;外护层是聚乙烯套的电缆为80℃。
(3)线芯短路时(最长持续5S)温度不得超过250℃
(4)电缆敷设时的最小弯曲半径规定如下:单芯电缆:20(d+D)±5%;三芯电缆:15(d+D)±5%。式中:D为电缆的实际外径,d为导体的实际外径。
4、产品型号、名称及使用范围
铜芯铝芯
YJVYJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆固定敷设在空中、室内、电缆沟、隧道或者地下
YJYJYLY交联聚乙烯绝缘聚乙烯护套电力电缆固定敷设在室内、电缆沟、隧道或者地下
YJV22YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆固定敷设在有外界压力作用的场所
YJV23YJLV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆固定敷设在常有外力作用的场所
YJV32YJLV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆固定敷设在要求能承受拉力的场所
YJV33YJLV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆固定敷设在要求能承受拉力的场所
YJV42JYLV42交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆固定敷设在水下、竖井或要求能承受拉力的场所
YJV43YJLV43交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆固定敷设在要求能承受较大拉力的场所
注:一根或二根单芯电缆不允许敷设在铁质管道中。
