电线电缆不同颜色代表什么意思

金环宇电线电缆问你知道不同颜色的电缆代表着什么意思吗？

在工业用电和民用电中，输电电缆一定是采用各种各样的颜色用来标识，这些色彩缤纷的电缆颜色有什么特殊规定吗？是强制要求还是约定俗成？今天金环宇电线电缆小编就跟大家捋一捋。

一、电缆颜色定义

《GB/T6995.2-2008电线电缆识别标志方法》规定，电线电缆识别用的标准颜色为：白色、红色、黑色、黄色、蓝色、绿色、橙色、灰色、棕色、青绿色、紫色和粉红色。

《GB 2681-81电工成套装置中的导线颜色 》统一各种颜色的标定含义。

黑色：装置和设备的内部布线。

棕色：直流电路的正极。

红色：三相电路的C相；半导体三极管的集电极； 半导体二极管、整流二极管或可控硅管的阴极。

黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

绿色：三相电路的B相。

蓝色：直流电路的负极；半导体三极管的发射极； 半导体二极管、整流二极管或可控硅管的阳极。

淡蓝色：三相电路的零线或中性线；直流电路的接地中线。

白色：双向可控硅管的主电极；无指定用色的半导体电路。

黄和绿双色：安全用的接地线。

红、黑色并行：用双芯导线或双根绞线连接的交流电路。

所以电缆颜色是有国标的，必须强制执行。

二、电缆颜色的应用

电缆颜色的应用

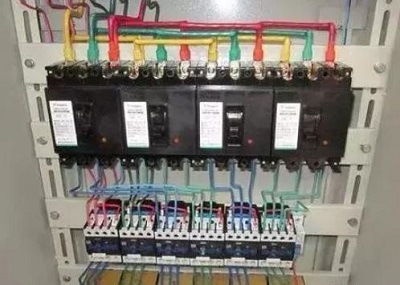

在家用电中，一般是采用单相220V的交流电，也就是一根火线，用红色标识；一根零线，用蓝色标识;一根安全用的接地线，用黄和绿双色标识。

在输送电线路中，一般采用三相五线制，黄、绿、红分别代表A，B，C三相，另外两条分别是蓝色的工作零线N以及黄绿双色的保护零线PE。

工业供电一般采用三相四线制，黄、绿、红分别代表A，B，C三相，黄绿双色线为保护零线PE。

三、电缆颜色的作用

国标规定了电缆颜色的强制要求，一方面是规范的布线使得整体工程更加美观，提高整体布线的形象。更重要的是规范的布线为了防止错误操作的发生。在电力施工中，施工人员可以根据电缆颜色轻而易举的正确区分出导线中各类线，防止接线出错，发生重大事故。

在很多工业应用中，很多大电流、高压电缆本身只有黑色，使用时也必须将电缆用各种带颜色热缩管进行相应的标识。
